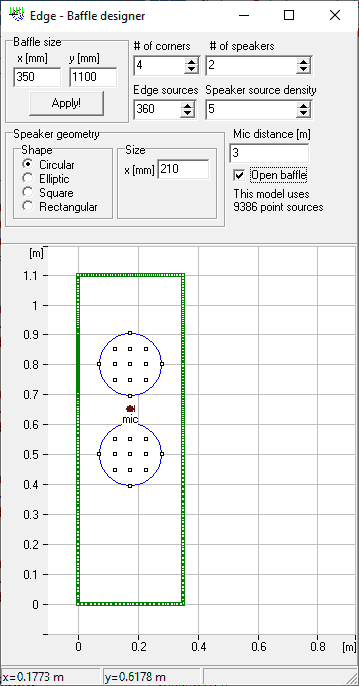

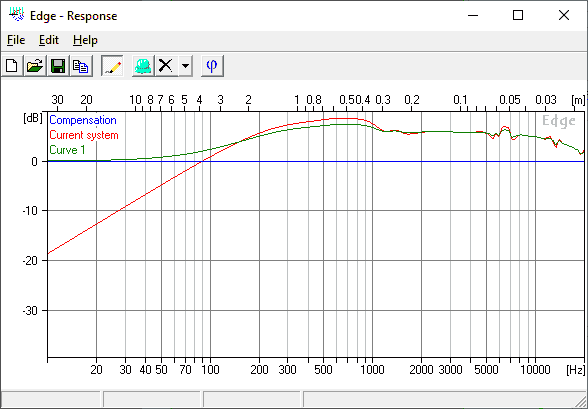

25cm Tieftöner für Open-Baffle-Systeme Bei Schallwänden (engl.: Open Baffle) kommt es im Tieftonbereich noch mehr als bei "normalen" Boxen auf möglichst viel Verschiebevolumen (= Membranfläche x Hub) an. Da die Schallwand wegen des akustischen Kurzschlusses ohnehin nicht zu klein sein sollte ist das in der Regel ja kein Platzproblem, daher werden gerne zwei 8 Ohm Chassis parallel angeschlossen: - um den Spannungswirkungsgrad um 6 dB zu erhöhen - um das Verschiebevolumen zu verdoppeln Fragt man das Programm Edge, so fällt der Frequenzgang von zwei 25 cm Tieftönern (effektiver Membrandurchmesser ca. 21 cm) auf einer 35 cm breiten und 110 cm hohen Schallwand bereits unterhalb von 200 Hz mit 6 dB/Oktave ab (rote Kurve): |
Die grüne Kurve zeigt dasselbe Setup bei Annahme eines geschlossenen Gehäuses. Bei 50 Hz ist die Schallwand also ca. 6 dB leiser als eine geschlossene Box gleicher Schallwandgröße, dies würde also gerade durch die Verwendung eines 2. Chassis kompensiert.
Hinweis: Die Kurven zeigen nur den Einfluss der Schallwand auf die Abstrahlung, der Frequenzgang des Chassis ohne bzw. mit Gehäuse ist dabei nicht enthalten!
Daher sind für Open-Baffle-Systeme besonders gut Chassis geeignet, die eine hohe Gesamtgüte von mindestens 0.7 haben - gerne auch darüber.
VISATON hat in der Grand Orgue bzw. Petit Orgue den WS25E in einem RiPol-System eingesetzt, der aber auch für ein Open-Baffle-System passende Parameter aufweist.
Unser ausführliches Datenblatt klärt, was der WS25E so auf der Pfanne hat und ob er für ein Open-Baffle-System gut geeignet wäre . . .
|
Chassis-Datenblatt © www.hifi-selbstbau.de |
 |
|
| Hersteller: VISATON | Typ: WS 25 E, 8 Ohm | Datenblatt des Herstellers |

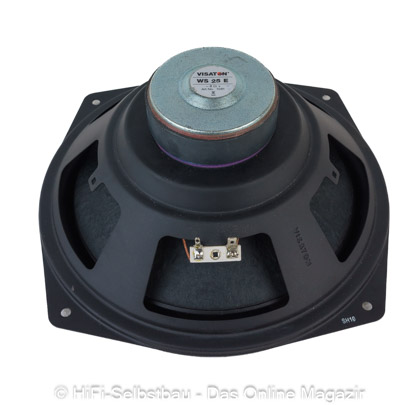

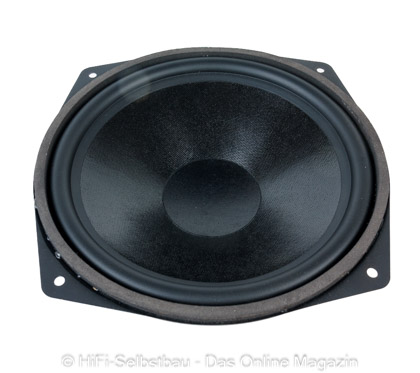

Foto des Chassis
 |
 |
