Die TSP:
| Membranfläche: | Außendurchmesser: Innendurchmesser: Plugdurchmesser: -> Membranfläche Sd: |
225 mm 195 mm 0 mm 346.4 cm² |
| TSP (Mittelwert und Streuung von 2 Chassis, Anregung -12 dB): |
Resonanzfrequenz Fs DC-Widerstand Rdc Mechanische Güte Qms Elektrische Güte Qes Gesamtgüte Qts Effektive bewegte Masse Mms Äquivalentes Luftvolumen Vas Kraftfaktor BL Wirkungsgrad Eta (1m, 2.83V, Halbraum) |
43.01 Hz (+/-3.4%) 5.89 Ohm (+/-1.9%) 1.860 (+/-2.4%) 2.810 (+/-7.7%) 1.118 (+/-1.6%) 32.22 gr (+/-9.5%) 72.48 dm³ (+/-2.7%) 4.27 N/A (+/-5.9%) 86.36 dB (+/-0.14) |

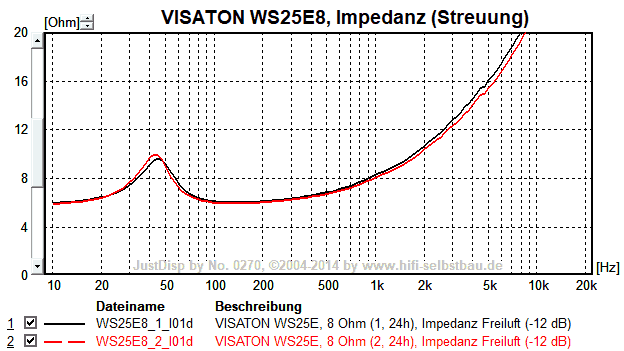

Die Streuung der TSPs ist noch gering. Die fehlenden Hinterlüftungsmaßnahmen bescheren dem WS25E eine mechanische Güte Qms von nur 1.89 - VISATON gibt 2.82 an. Die elektrische Güte Qes wird mit 2.81 ganz gut getroffen (VISATON: 2.92). Hier noch der Vergleich der anderen TSPs:
| TS-Parameter | Einheit | HiFi-Selbstbau | VISATON | Abweichung (original) |
HiFi-Selbstbau (35% weicher) |
Abweichung (35% weicher) |
| Resonanzfrequenz Fs Gesamtgüte Qts Äquiv. Luftvolumen Vas Wirkungsgrad Eta (1m, Halbraum) Gleichstromwiderstand Rdc Effektive bewegte Masse Mms Kraftfaktor BL |
[Hz] [-] [dm³] [dB/2.83V/m] [Ohm] [gr] [N/A] |
43.01 1.118 72.48 86.36 5.89 32.2 4.27 |
34 1.43 113 88 5.9 33 3.8 |
26.5% -21.8% -35.9% -1.64 -0.2% -2.4% 12.4% |
34.70 0.901 111.51 |
2.0% -37.0% -1.3% |
Wäre die Einspannung 35% weicher würden Fs und Vas passen - Qts wäre aber deutlich zu niedrig. Dies kommt nicht nur durch das geringere Qms, sondern wir haben auch einen 12.4% höheren Kraftfaktor (= stärkerer Antrieb) gemessen . . .

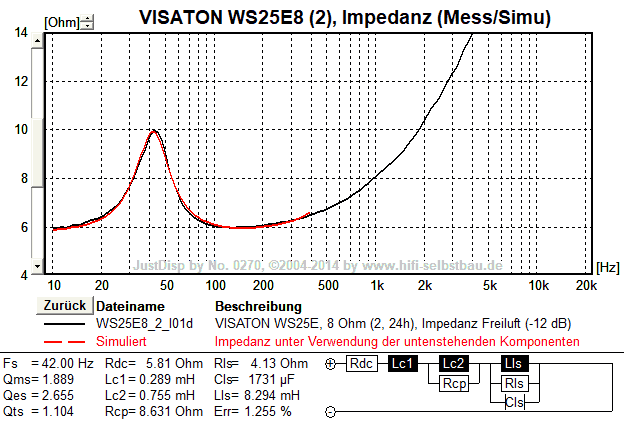

Im Impedanzverlauf ist nur um 4.5 kHz eine kleinere Störung erkennbar, die sich auch im Schalldruck-Frequenzgang wiederfindet.

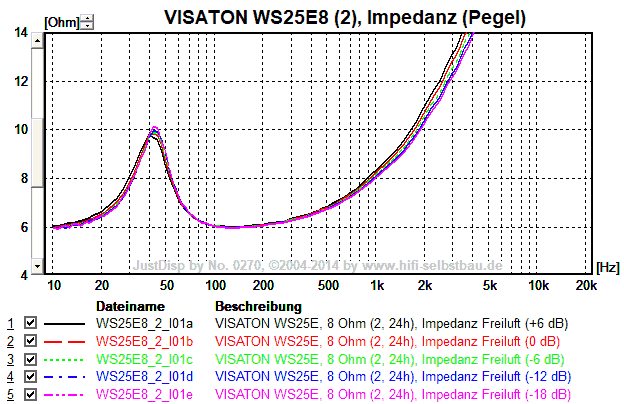

Die Resonanzfrequenz ändert sich um 5.6%, wenn man den Anregungspegel von -18 dB auf +6 dB (und damit die Eingangsleistung um den Faktor 256) erhöht - von -18 bis 0 dB wären es nur 2.7% . . .

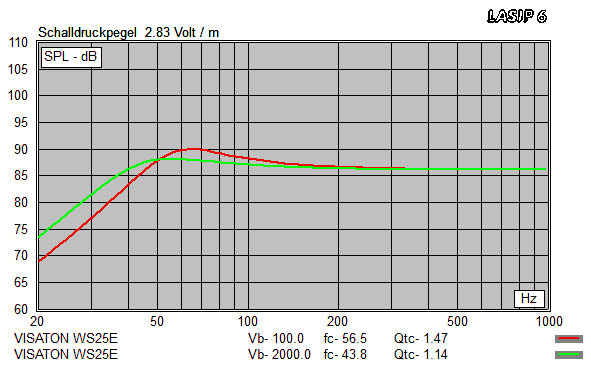

Lasip empfiehlt gar nix - der Qts-Wert ist eigentlich für alle Gehäusevarianten zu hoch. In einem 2000 Liter (max. Eingabewert) großen, geschlossenen Gehäuse geht es bis 32.8 Hz runter (mit einer Überhöhung um 2.05 dB bei 55.9 Hz), in 100 Litern "nur" noch bis 39.7 Hz (mit einer Überhöhung um 3.87 dB bei 64.4 Hz).
In einer offenen Schallwand ist eine solche Überhöhung eher positiv zu bewerten, "beult" sie doch den Frequenzgang im Bassbereich etwas nach oben und lindert so etwas den Abfall des Frequenzgangs mit 6 dB/Oktave . . .
