Der Klirrfaktor:
Die Klirrkomponente K2 zeigt oberhalb von 100 Hz ein weitgehend lineares Verhalten und steigt moderat mit dem Anregungspegel. Der unharmonische K3 bleibt bis ca. 1.6 kHz auf niedrigem Niveau, steigt dann aber bis 3 kHz (ca. 1/3 der Membranresonanz um 9 kHz) sehr stark an. Von den höheren Klirrkomponenten sind nur noch K5 und K7 erwähnenswert, die auch beide die Membranresonanz widerspiegeln (K5-Maximum bei 9/5 = 1.8 kHz, K7-Maximum bei 9/7 = 1.3 kHz).
Bei einem mittleren Schalldruckpegel von 80 / 85 / 90 / 95 / 100 dB liegt K2 zwischen 80 und 3000 Hz im Mittel bei geringen 0.146 / 0.250 / 0.434 / 0.749 / 1.322%. Für K3 gilt in diesem Bereich ein Mittelwert von moderaten 0.264 / 0.297 / 0.357 / 0.487 / 0.926. Selbst bei 100 dB mittlerem Schalldruckpegel (das entspricht einem Anregungspegel von 9 Volt an 3.6 Ohm = 23 Watt) "explodiert" der Klirrfaktor noch nicht (außer bei tiefen Frequenzen).
Nach unseren Untersuchungen (Klirrfaktor - wie viel ist zu viel?) wäre K2 im untersuchten Pegel- und Frequenzbereich weitgehend unhörbar - lediglich bei sehr tiefen Frequenzen und höheren Pegel besteht die Chance K2 zu hören (bis 90 dB < 27 Hz, 95 dB 34 Hz, 100 dB 42 Hz). Auch K3 ist bei tiefen Frequenzen und höheren Pegeln hörbar (< 34 Hz bei 80 dB bis < 63 Hz bei 100 dB) - das ist bei einem 13er nicht überraschend. Aber auch im mittleren Frequenzbereich ist K3 zwischen 750 und 3000 Hz leicht oberhalb der Wahrnehmbarkeitsschwelle. Bei höheren Pegeln nimmt K3 kaum zu, daher ist er bei 100 dB mittlerem Schalldruckpegel "nur" von 944 bis 1334 Hz wahrnehmbar. K4 ist nur bei tiefen Frequenzen und hohen Pegel hörbar. K5 verhält sich ähnlich wie K3 und ist zwischen 708 und 1884 Hz wahrnehmbar. Beide Chassis verhalten sich weitestgehend identisch - ein weiteres Zeichen für eine gute Serienkonstanz

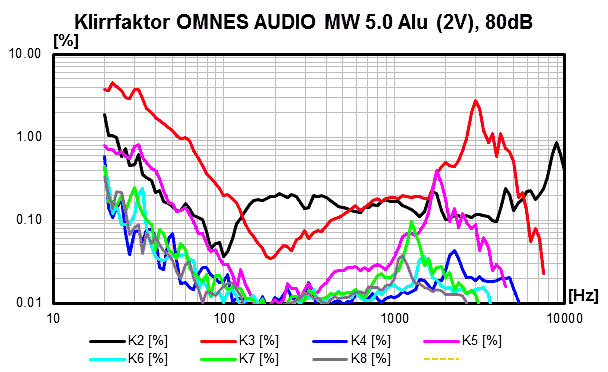

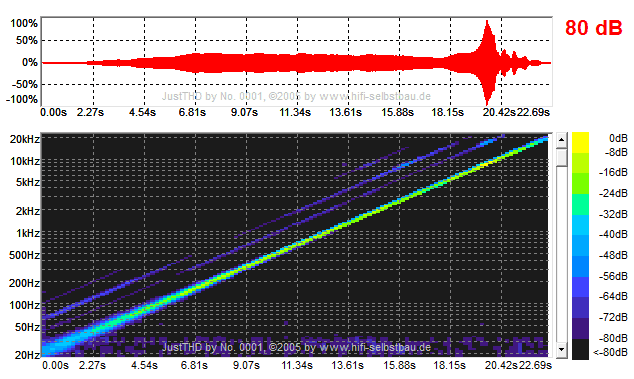

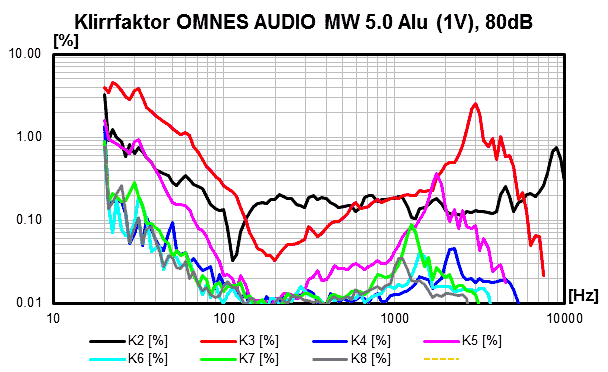

Klirrfaktor bei 80 bis 100dB/1m (Halbraum, 20cm)
