TSP
| Membranfläche: | Außendurchmesser: Innendurchmesser: Plugdurchmesser: -> Membranfläche Sd: |
46 mm 32 mm 0 mm 11.9 cm² |
| TSPs (Mittelwert und Streuung von 2 Chassis, Anregung -12 dB): |
Resonanzfrequenz Fs DC-Widerstand Rdc Mechanische Güte Qms Elektrische Güte Qes Gesamtgüte Qts Wirkungsgrad Eta (1m, 2.83V, Halbraum) |
599.0 Hz (+/-1.6%) 6.52 Ohm (+/-0.2%) 2.021 (+/-5.6%) 0.748 (+/-2.0%) 0.546 (+/-3.0%) 92.66 dB (+/-0.26) |
Die TSP:
Die Chassis wurden vorher nicht eingerauscht, da sie bereits bei LIFU gemessen wurden.

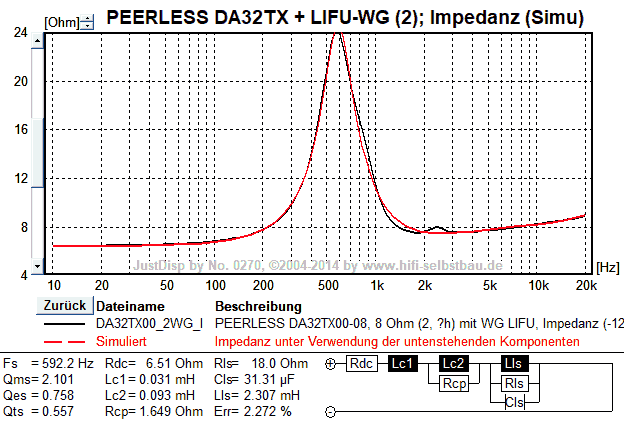

Die Streuung der TSPs ist gering und der Mittelwert entspricht weitgehend den Herstellerangaben (Fs = 573 Hz, Qms/Qes/Qts = 2.43/0.72/0.56). Auch die Impedanzverläufe beider Chassis sind weitgehend identisch. Die Impedanzverläufe lassen sich durch das Standard-Impedanzmodell (geschlossenes Gehäuse) nicht perfekt annähern: es gibt eine Impedanzüberhöhung um 2.35 kHz und der Bereich 700 Hz bis 2 kHz wird nicht gut getroffen. Hier passieren also "Fehler" (stehende Wellen, Gehäuseresonanzen etc.), die vom Standard-Impedanzmodell nicht berücksichtigt werden.

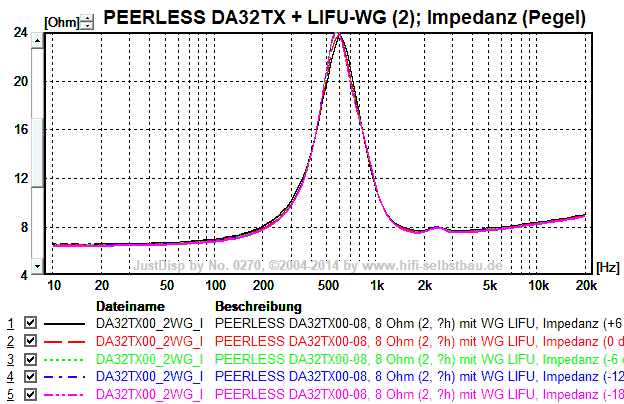

Bei der pegelabhängigen Impedanz erhöht sich der Gleichstromwiderstand bei Änderung des Anregungspegels von -18 auf +6 dB um 0.1 Ohm, das sind nur 1.5%.
Kommentare
Ist der Kühlstern nicht, wie bei Neodym üblich, die Kühlung für die Neodymtablette?
Aber eigentlich wie erwartet - du bewegst dich weit über dem Niveau vieler Hersteller
Die Membran und Schwingspuhle haben übrigens gemessen einen Durchmesser von 33mm.
Ich bin sehr gespannt wie sie klingt.
Sehr gut!
Thomas
Gruß Detlef
